LED-Dreikammer-Kombinationsrückleuchte, 10–30 V – LG504

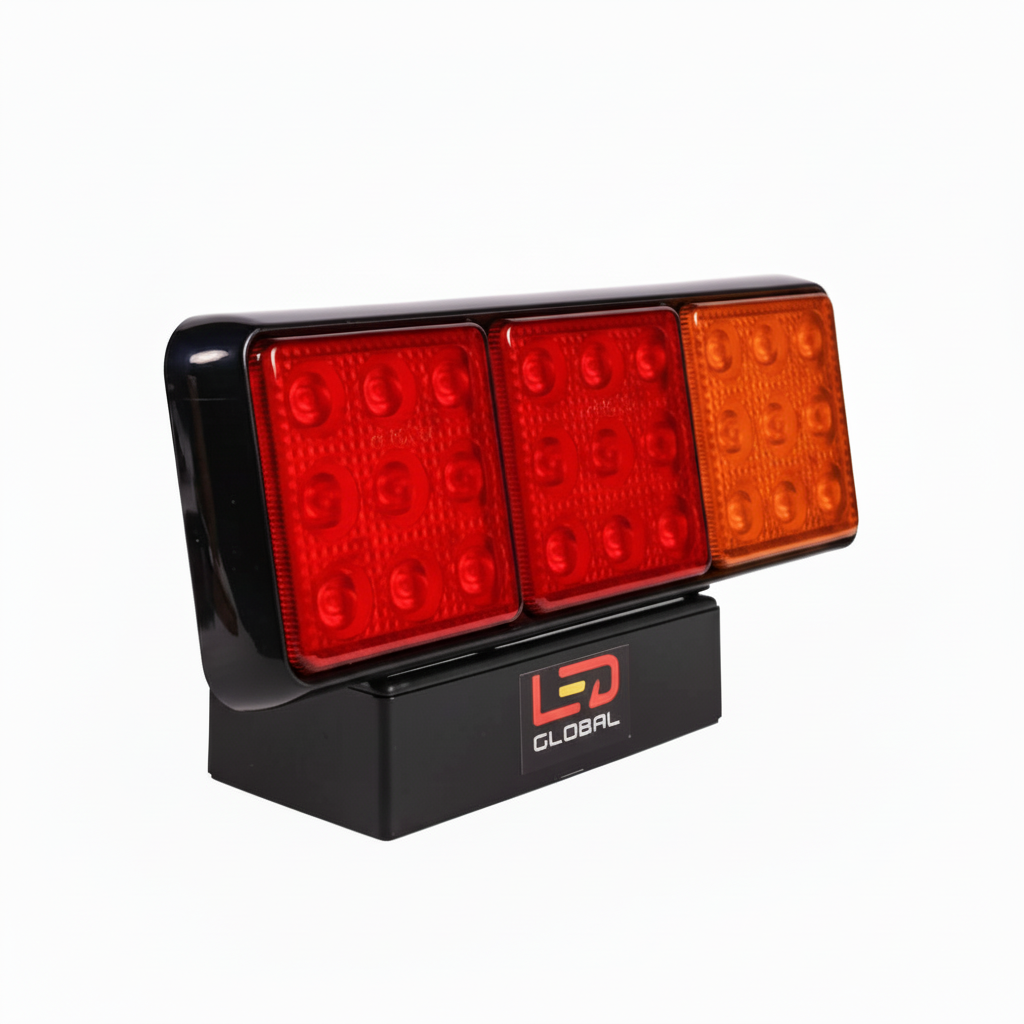

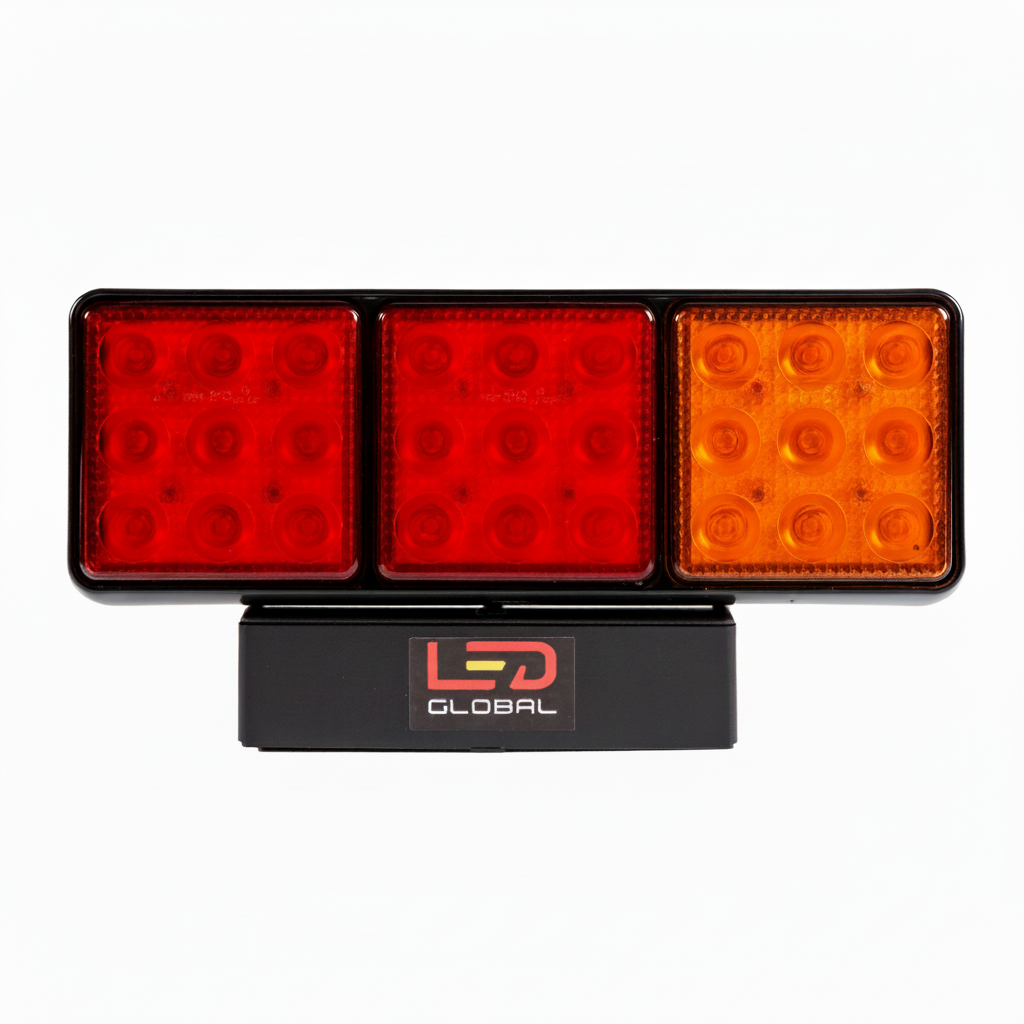

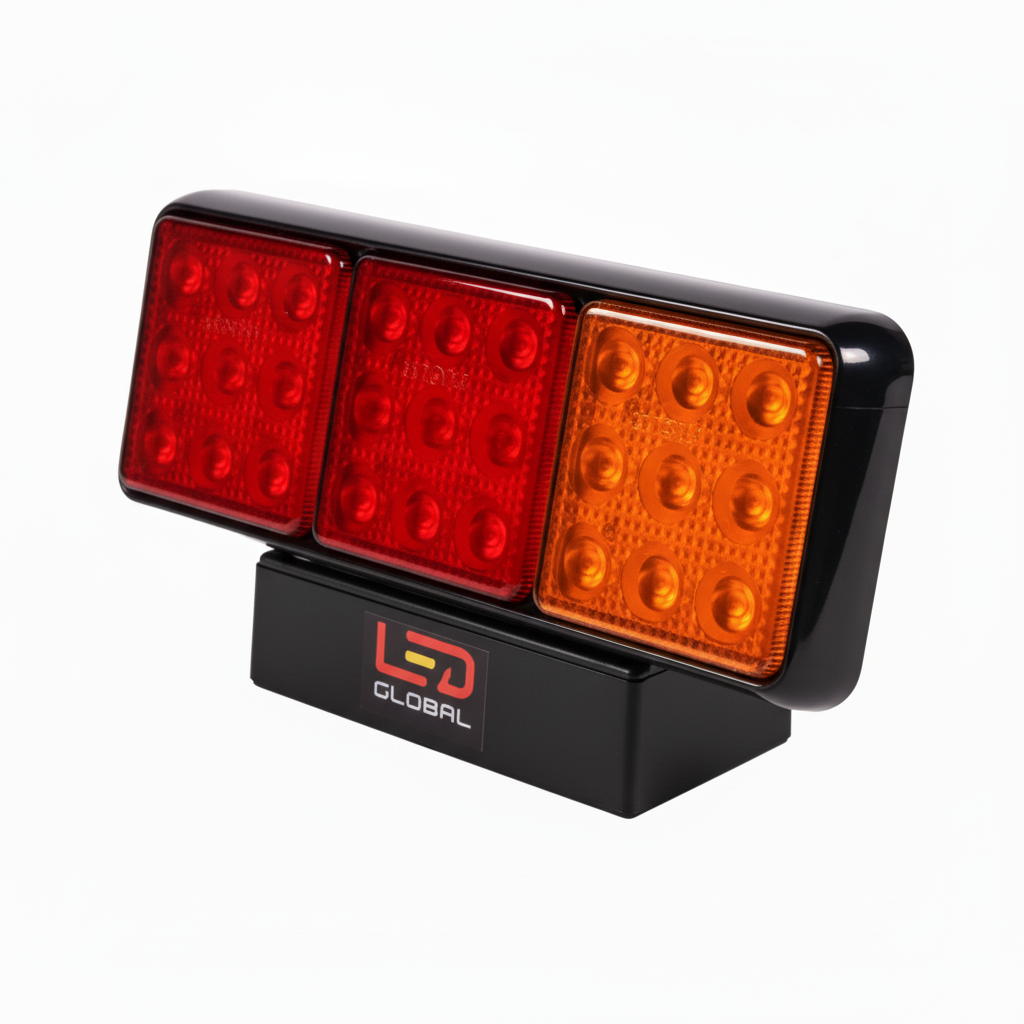

Die LG504 ist eine vorverkabelte LED-Dreikammer-Kombinationsrückleuchte mit Brems-, Schluss- und Blinkfunktion in einer kompakten Einheit. Ausgestattet mit 27 leistungsstarken LEDs (9 pro Kammer) sorgt sie für eine klare, gleichmäßige rückwärtige Signalisierung an Anhängern, leichten Nutzfahrzeugen, Gerätetransportern und landwirtschaftlichen Geräten. Sie ist nach ECE R3, R6, R7 und R10 zugelassen und erfüllt die EMV-Anforderungen gemäß CISPR 25 Klasse 3.

Die LG504 wurde für Monteure entwickelt, die eine saubere Rückbeleuchtungslösung aus einer Einheit benötigen, die ohne Umverdrahtung oder separate Funktionsleuchten an 12-V- und 24-V-Systemen eingesetzt werden kann.

Brems-, Schluss- und Blinkfunktion in einer Einheit

Jede der drei Kammern übernimmt eine eigene Funktion – Bremslicht, Schlusslicht oder Blinker. Diese Trennung hilft nachfolgenden Fahrern, Ihre Absicht schneller zu erkennen, und erhöht dadurch die Sicherheit auf stark befahrenen Straßen und in engen Betriebshöfen.

Für gemischte Fahrzeugflotten geeignet

Der Gleichspannungseingangsbereich von 10–30 V deckt 12-V- und 24-V-Systeme ab. Damit eignet sich die LG504 praktisch für gemischte Fahrzeugflotten, Anhänger und Gerätetransporter.

Vorverkabelt für eine schnellere Installation

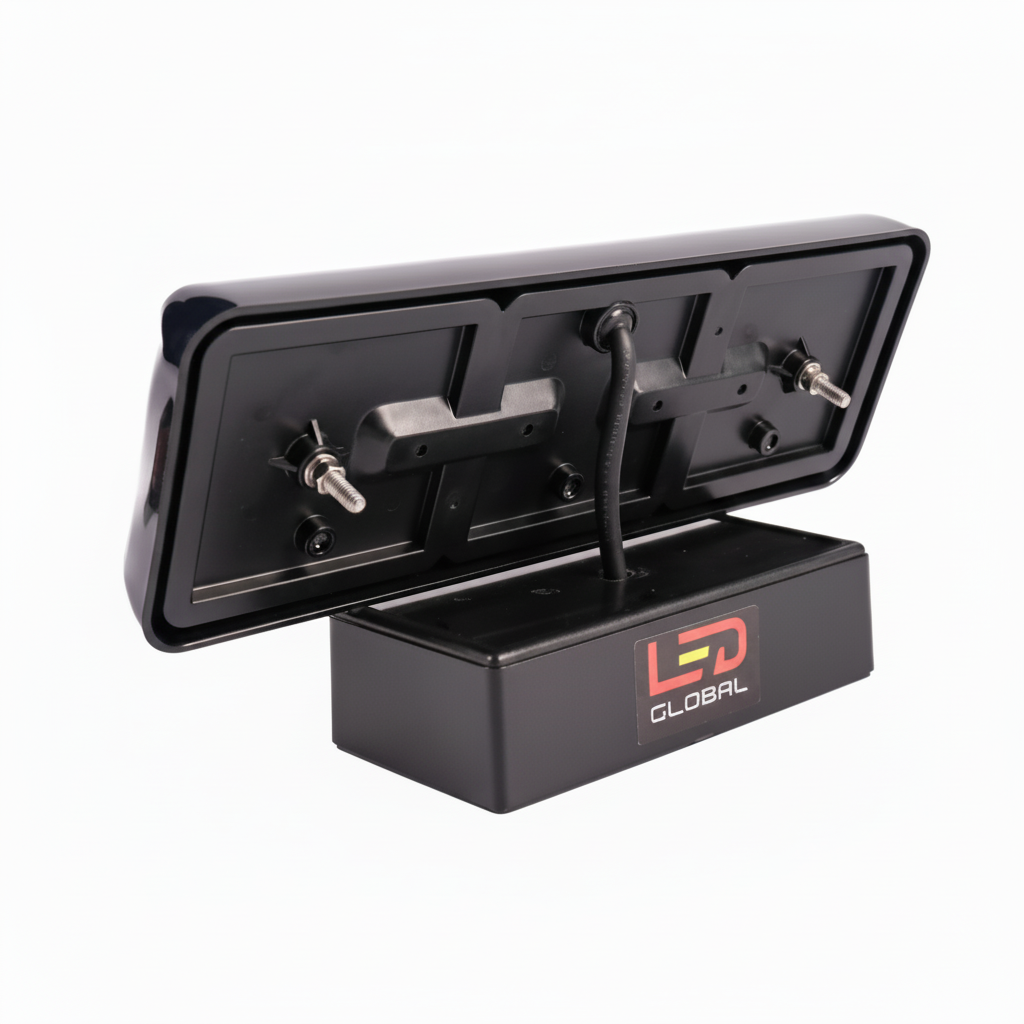

Die Leuchte ist werkseitig mit einem 1,5 m langen, vorverkabelten 4-adrigen Kabel ausgestattet. Dadurch kann sie direkt zu Anschlusskästen oder Fahrzeugkabelbäumen geführt werden, ohne Kabel verlängern oder zusätzliche Verbindungen herstellen zu müssen. Das verkürzt die Installationszeit bei Neubauten und Nachrüstungen.

Europäische Zulassungen für den Straßenverkehr

Die LG504 ist nach ECE R3, R6 und R7 für konforme rückwärtige Beleuchtungsfunktionen zugelassen, sofern zutreffend. Die EMV-Zulassung nach ECE R10 und die Hochfrequenzunterdrückung gemäß CISPR 25 Klasse 3 tragen dazu bei, Störungen von Funkgeräten, GPS, Telematik- und Kommunikationsausrüstung zu verhindern.

Für den Einsatz bei Nässe und im Nutzfahrzeugbereich entwickelt

Das Leuchtengehäuse ist nach IP67 geschützt – staubdicht und gegen zeitweiliges Untertauchen beständig. Damit eignet es sich für Reinigungsbereiche, raue Witterungsbedingungen, Schlamm und Spritzwasser an Nutzfahrzeug- und Landwirtschaftsanhängern.

Wichtige Merkmale

• Kombinationsleuchte für Brems-, Schluss- und Blinkfunktion in einer Einheit.
• Insgesamt 27 LEDs – 9 pro Kammer.
• Großer Gleichspannungseingangsbereich von 10–30 V für 12-V- und 24-V-Systeme.
• Vorverkabelt mit 4-adrigem, 1,5 m langem Kabel.
• Kompakte Abmessungen: 272 × 100 × 27,4 mm.
• IP67-geschütztes, staubdichtes und gegen Untertauchen beständiges Gehäuse.
• Zugelassen nach ECE R3, R6, R7 und R10.
• EMV-Konformität gemäß CISPR 25 Klasse 3.
• Langlebige LED-Halbleitertechnologie.

Ideale Einsatzbereiche

• Nutzfahrzeuganhänger und Sattelauflieger, die LED-Kombinationsrückleuchten benötigen.
• Leichte Nutzfahrzeuge und Transporterumbauten mit begrenztem Platzangebot.
• Landwirtschaftliche Anhänger und Geräte in nassen, schlammigen Umgebungen.
• Bau- und Gerätetransporter, die Vibrationen und langen Betriebszeiten ausgesetzt sind.
• Fuhrparkfahrzeuge und Mietanhänger, bei denen eine möglichst geringe Ausfallzeit der Rückbeleuchtung erforderlich ist.

Wichtiger Hinweis zur Montage

Bitte prüfen Sie vor der Installation die Fahrzeugspannung, die Montageposition, die Kompatibilität des Kabelbaums und die geltenden straßenverkehrsrechtlichen Vorschriften. Für optimale Ergebnisse sollte die Installation durch eine qualifizierte Fahrzeugelektrik-Fachkraft erfolgen.
